電調改造項目
發布時間：2025-09-09
瀏覽量：583次
洛陽汽發機電設備有限公司承接的湖北荊門DEH電調改造順利結束，一次開機成功。
湖北荊門電廠利舊汽輪機型號：B3-3.43/0.785壹臺套檢修及安裝、風機及配套增速箱壹臺套安裝并調試、DEH+EH電調供貨及安裝并調試。
汽輪機進行DEH(數字電液調節系統，DigitalElectro-HydraulicControl System)改造的主要目的是提升機組的控制精度、可靠性和自動化水平，同時適應現代電力系統對靈活性和智能化的需求。
一、DEH改造的主要優點：
1.控制精度提升；采用數字控制技術，實現轉速、功率、壓力等參數的精確調節，響應速度更快(毫秒級)，減少傳統液壓系統的滯后性。支持多變量協同控制(如主汽門、調節汽門聯動)，優化蒸汽流量分配。
2.可靠性增強；降低系統故障風險。具備在線自診斷功能.可實時監測閥門位置、油壓等關鍵參數，提前預警故障。
3.靈活性提高：可通過軟件邏輯修改快速適應電網調度需求(如負荷快速升降)。
4.維護便利性:數字化界面提供歷史數據記錄、趨勢分析，便于故障追溯。·減少機械液壓部件的維護工作量。
5.兼容性擴展：可集成到電廠DCS系統，實現全廠智能化管理,支持遠程監控和專家診斷，為智慧電廠奠定基礎。
二、工作原理
1.本次電調改造將原調節控制系統改造為西門子S7-1200 PLC調速器+觸摸屏+調節閥電液伺服執行器組成的調節控制系統，電液執行器直接拉動調節汽閥，可以實現機組全自動精確控制。
2.西門子S7-1200調速器可控制轉速及實時采集機組重要被控參數，通過合理的控制方案輸出閥位控制信號，改變電液伺服執行機構的行程，終維持機組轉速等被控參數在規定范圍內。
3.調節閥電液伺服執行器由伺服電機、液壓油泵、集成閥塊、液壓油缸和位移反饋裝置等組成，可以實現閥門高精度閉環控制。

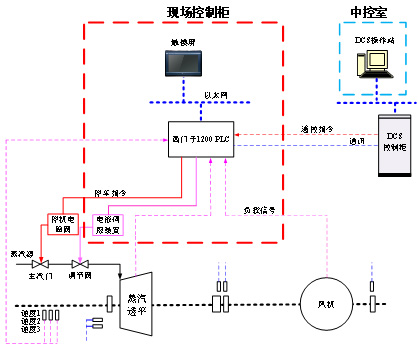

4.控制系統圖
洛陽汽發機電設備有限公司
2025年9月8日
